井戸掘り　まだまだやっていきます

シェア
ポスト
LINEで送る
noteで書く

　ご支援をいただき感謝しております。今年も子どもたちは楽しそうに泥んこ遊びをしています。今年の１月20日の感謝メールにそれまでの活動報告をのせましたので、その後の活動について報告します。

Ⅰ　活動報告

1　単管の打ち込み

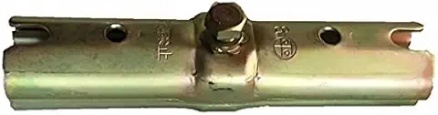

　単管を接続するときに、溶接がうまくいかなかったので、単管の中にジョイント（右の写真）を入れました。そのため、土をまきあげて出す水を流す塩ビ管がジョイントから先に進めなくなりました。土が詰まっているところまで届かず。水圧で単管の中の土を出すことができなくなってしまった。その対応として、

①　単管の接続をするときにジョイントを入れずにできるように溶接が簡単にできる半自動溶接機を用意する。

②　単管を簡単に抜けるように３脚とチェーンブロックを用意して、単管の中に石や粘土が詰まったときに新しい単管を打ち込むようにする。チェーンブロックは簡単に単管を引き抜けて便利です。

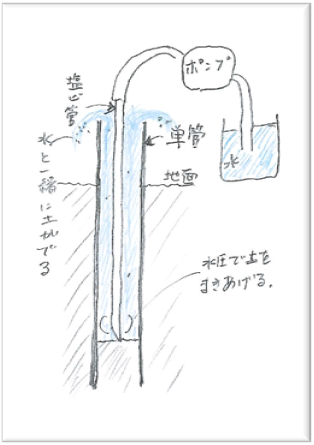

右下図のように水圧で単管の中の砂利、土、砂を噴き上げさせながら単管を打ち込みました。打ち込むときにハツリ機におもりのグロックをつるすようにしたことで、手で持っていなくてもできるようになりました。てこの原理で引き抜くため打ち込んでいた単管に直交してつないであった単管に自分が乗ることで、下向きの力が大きくなり打ち込みスピードが上がりました。おかけで単管をつなぎながら深さ7ｍ50ｃｍまで打ち込むことができました。

しかし、単管の中に2ｍほど土が詰まっていて水圧で噴き上げることができなくなってしまい、水脈に達したのかも確認できませんでした。何回か塩ビ管で水を送り、石や粘土を吹き出そうとしていると、塩ビ管と単管の間に何かが挟まったのか抜けなくなった。強引に引き抜こうとしたら塩ビ管が途中で切れてしまい、単管の中に残ってしまいました。しかたがないので単管ごとチェーンブロックで引き抜くことにしました。8ｍの単管を引き抜くと倒れた時に危険なので、引き抜く途中で2ｍ程で切りながら抜きました。

深さ7.5ｍまで進んだので、もう水が出るのではないかと期待して、新しく単管を打ち込むことにしました。しかし、なぜか深さ４m位から打ち込めなくなってきてしまいました。単管を抜いた後、新しい単管を用意している間に何か落としてしまったのかもしれません。

2　単管（直径48.6ｍｍ）より大きな穴を掘っていく

単管で7.5ｍまで掘れることが分かったので、直径11ｃｍほどの穴をできるだけ深く掘り、掘れなくなったところで単管を打ち込む方法に変更しました。

①　右の写真のように重機で約1ｍ掘り、1辺20ｃｍの木枠を

埋め込み、周りの土砂が穴に落ちないようにしました。

②　木枠の中を直径10cmほどのドリルの歯のようなオーガで掘り進めました。

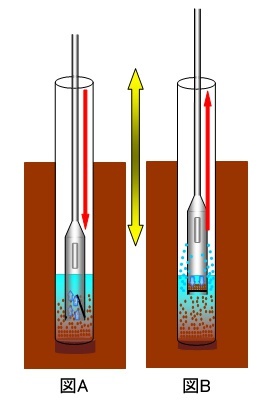

③　2ｍほど掘ると水がたまり、オーガにのった土が水で流れ落ちてしまい、掘り難くなってきました。そこで、吸い子（上の図のような仕組みで筒の下に弁を付けて、上下させることで中に土が入り、掘り進めることができる）を使って掘りました。ネットを知らべると塩ビ管で作ることもできるようですが、礫が多いので金属製の吸い子を購入しました。おかげで、1～2ｃｍの礫を含んだ砂を掘り進めることができました。深さ2.5ｍほどまで行くと周りが崩れ始め、掻き出しても掻き出しても深くならなくなりました。

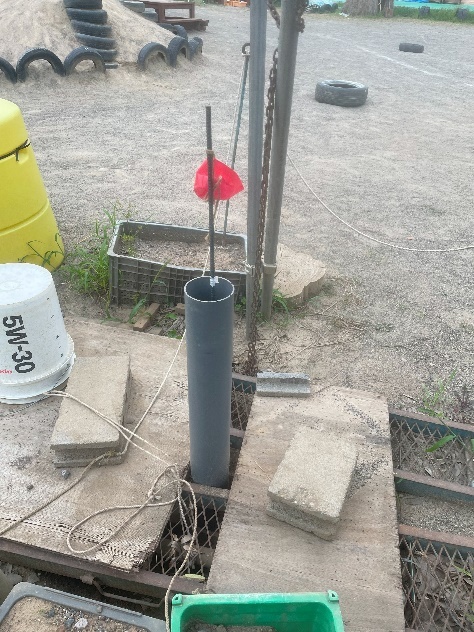

④　周りの土砂が崩れてこないように、開けた穴に3ｍの塩ビ管（VU1000）を埋め込みました。塩ビ管の下部1ｍには穴をあけ、メッシュを巻きました。

⑤　塩ビ管（ＶＵ１００）の中を吸い子を使って掘っていきました。

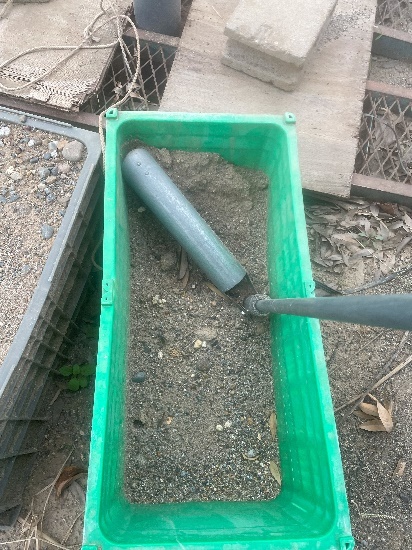

　　吸い子の横に塩ビ管（VP13）を入れ、水を送り込んで土をまきあげると、どんどん掘れました。掘りすぎて塩ビ管（VU100）の底より吸い子のほうが深くまでいってしまいました。そのために吸い子が塩ビ管の底に引っ掛かり、吸い子を持ち上げると塩ビ管も持ち上がってきてしまいました。前回の反省を生かし、すぐに塩ビ管を入れなおすと、簡単に入りました。塩ビ管の底と吸い子の位置に気を付け、塩ビ管を叩いて沈めながら作業をしました。調子よく作業をしていると、吸い子が棒とはずれて落ちてしまいました。ねじ込み式（右の写真のように棒につながっていた）だったのですがゆるんでしまったようです。吸い子がついていた棒にハンガーのフックをつけてひっかけて取ろうとしても取れません。家にあった井戸にバケツを落としたときに使っていた縄についているフックを持ってきて取ろうとしたら、塩ビ管に引っ掛かりまたまた塩ビ管を引き抜いてしまいました。そのフックで何回か挑戦しても土に刺さって取れませんでした。このフックまで穴に落としてしまうと初めからやり直しになるので中止し、異形棒鋼をT字に溶接してフックをつくりました。何回かチェレンジしてようやく引き上げられました。持ち上げ始めが土に刺さっていたのか、とても力が必要だったので縄だと切れていたと思います。フックまで落とさなくてよかった。吸い子が取れたので再度、塩ビ管（ＶＵ１００）を埋めました。スーッと入っていきました。掘り進め塩ビ管の上が地面の辺まで来たので塩ビ管を1ｍつなぎました。だんだん掘りにくくなったので、水圧で使っていた塩ビ管（ＶＰ１３直径18ｍｍ）にエアーコンプレッサーで圧縮空気を送り込みました。すると、太い塩ビ管から水とともに泥があふれ出したり、吸い子に礫や泥が溜まったりして掘り進めることができました。初めからエアーコンプレッサーを使えばよかったです。塩ビ管が再び地面の辺に来たので、さらに塩ビ管を1ｍつなぎ5ｍにしました。
